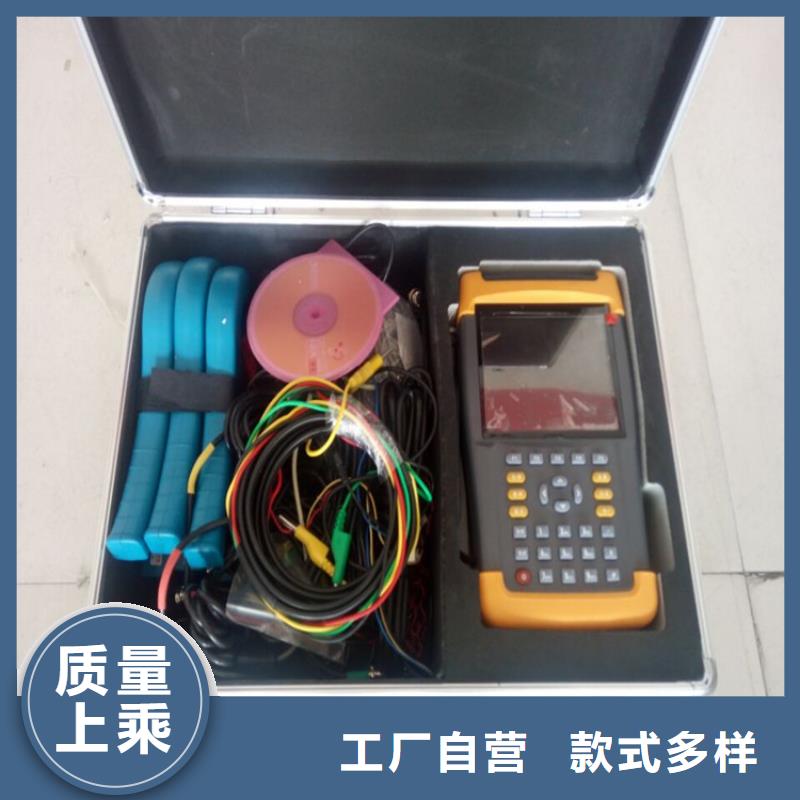

电能质量分析仪 液晶界面1．主菜单：图三、主菜单当开机后界面显示如图三所示。主菜单共十二个选项，分别为：参数设置、电气测试、谐波测试、频谱分析、波形显示、矢量分析、CT变比、历史数据、国标查阅、移动存储、磁盘查阅、系统校准。选择←、→、↑、↓键来改变选项，选中后菜单名称反显，屏幕下端蓝条显示相关功能提示，按确定键进入相应功能测试和设置；屏幕右上角显示出内置充电电池的剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；电池左侧显示出当前实时的日期和时间；时间左侧显示当前测试仪的电压和电流的测量档位，电压档位的改变为自适应，电流档位的改变需进入“参数设置”选项进行手动设置；屏幕左上角显示仪器名称、仪器编号及软件版本。2．“参数设置”界面：图四、参数设置界面参数设置界面如右图所示，此屏用于调整试验前所需要确定的数据。包括：PT变比、CT变比、接线方式、电流输入、额定电压、短路容量、供电容量、协议容量、设置日期、设置时间、变电站名、线路名称、文件名称、存储速率、开始存储。?PT变比：指被测装置所用的电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?CT变比：指被测装置所用的电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?接线方式：指被测装置的接线联接方式，包括：二元件三角形接法、三元件三角形接法、三元件星形接法几种情况。通过←、→键在几种方式间进行切换，选定到所需方式。

电能质量分析仪优点：能够对电压很快的进行调整，同时很方便观察变化。缺点：如果改变的内容太多则显得繁琐。方法四：旋转编码器输入 按后下按，出现输入显示状态，通过移动光标到需编辑数值下，再转动微调数值 优点：很方便地调整某一个数值。4.2.5 电流的输入 电流的输入方法类似于电压的输入方法，所不同的是参数设置键不同，升电压按的是，而升电流则按。请参看电压的输入方法一，方法二，方法三，方法四。4.2.6相位的输入方法 操作说明优缺点方法一：快捷键输入即通过按下列快捷键来改变输出的电压电流之间的相位按键所输出同相电压电流之间的相位依次为90优点：便捷地输出常用的几个相位，能满足部分常用设置。缺点：只是有限的几个值，不够灵活。方法二方法三方法四 类似于电压输入的方法二、方法三、方法四，所不同的是参数设置键的不同。如：改变B相电压的角度则按参数设置键改变B相电流的角度则按参数设置键改变B相电流电压的角度则按参数设置键下面给出一个完整的例子，如：设置B相电压的角度为150°依次按键即可。频率的输入有三种方法，类似于电压输入的方法二、方法三、方法四。频率的设置范围是35—65Hz，超过这个范围的设置不能输入。下面给出一个完整的例子，如：设置频率为50.5Hz 依次按键即可。

电能质量分析仪 波形显示”界面图八、波形显示界面波形显示界面如右图所示。在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为A、B、C三相所有的电压电流的波形 , 用↑、↓键来切换不同的相别；可切换为A相电压、电流的波形，B相电压、电流的波形，C相电压、电流的波形，A、B、C三相电压的波形，A、B、C三相电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。7．“矢量分析”界面图九、矢量分析界面矢量分析屏如右图所示，在此屏显示被测装置的实测矢量六角图，同时显示出三相电压（二元件时为两相）、三相电流（二元件时为两相）的矢量关系以及以Ua（二元件时为Uab）为参照的各个量之间的相位角。通过此屏可以直观的判断三相计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的三相四线向量图。按F1键能将屏幕锁定，按F2继续刷新。退出返回主菜单。
