地下电缆管线探测仪:【天正华意电气设备(漳州市分公司)tianzh3611-50】是专业生产地下电缆管线探测仪的较大规模企业,库存充足,发货及时,联系人:杨经理,地址:平度市平安路2号。

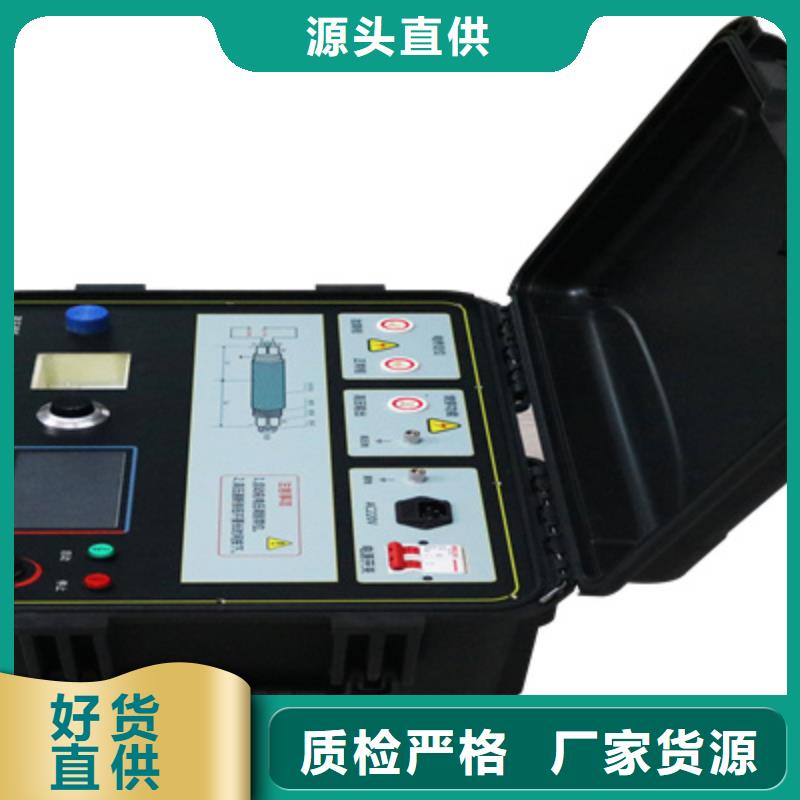

地下电缆管线探测仪 操作使用说明6.1主机操作6.1.1接线首先将故障线路的开关断开；测试地线用接地线与接地棒连接，接地棒接入大地网；信号输出端子与信号输出测试线插头端子连接，其另一端的线鼻子拧在绝缘挂线杆的蝴蝶母接线柱上，3根绝缘杆用短接线连接，再将挂线杆挂在故障线路上。注意：在需要测试的故障线路全长范围内，均不能挂接地线！警告！?接线前必须保证本条线路已停止运行！?请严格遵守操作规程！图8 主机接线示意图6.1.2电气连接?连接接地线①　将接地线一端夹子夹到接地钎子上，如图9确保信号源接地良好。 图9连接接地端②　将接地线另一端插头插入主机的接地插座上，如下图所示。图10连接主机端?连接信号线①　将信号输出线另一端的接线端子与一条短接线依次套在一个挂钩绝缘棒的固定螺栓上，使用蝶形螺母锁紧：图11 信号输出线接线安装②　使用短接线将连有信号输出线的挂钩绝缘棒与另外两个挂钩绝缘棒短接。如图三相短接线及信号输出线安装完毕图12 信号输出线安装完毕③　将连接信号输出线的三个挂钩绝缘杆分别挂到故障线路的三相导线上 图13 信号输出线挂接

地下电缆管线探测仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。

地下电缆管线探测仪电缆探测的信号发射方法电缆路径探测和性鉴别在金属管线探测中占有重要地位，相比于金属管道的单一连续金属结构，电缆由数根芯线和金属铠装构成，结构和用途的差异造成了探测时的信号施加方式的差异，不同的接法将会产生不同的电磁场，探测效果也有所区别，因此本章对电缆探测的信号发射方式进行单独描述。一、停运电缆的信号发射方法1、基本接线方法：芯线-大地接法 芯线-大地接法是对离线电缆（退出运行的不带电电缆）进行路径探测和鉴别的接线方式，可以充分发挥仪器的功能，并能程度地抗干扰，如下图所示：图3-1-1 芯线－大地接线法将电缆金属护层两端的接地线均解开，低压电缆的零线和地线的接地也应解开，将发射机的红色鳄鱼夹夹一条完好芯线，黑色鳄鱼夹夹在打入地下的接地钎上。在电缆的对端，对应芯线接打入地下的接地钎。注意：尽量使用接地钎，而不要直接用接地网！至少在电缆的对端必须用接地钎，接地钎还需要离开接地网一段距离，否则会在其他电缆上造成地线回流，影响探测效果。电流自发射机流经芯线，在电缆对端进入大地，流回近端返回发射机。这种接法在地面探测时接收机可以感应到很强的信号，信号特性比较明确，可以充分利用仪器的防误跟踪功能；信号在绝缘良好的芯线上流过，不会流到邻近管线上，尤其不会流到交叉的金属管道上，适于在复杂环境下进行路径查找。另外由于电缆接地，流经电缆的信号电压很低，不容易对邻线产生电容耦合，减少干扰。由于存在芯线和大地之间的分布电容，随距离的增加，电流会逐渐减小。但若接地良好，电容电流很小，可以不予考虑。
