在变压器绕组变形测试仪领域【天正华意电气设备(北海市分公司)tianzh3611-50】们拥有专业的技术和服务,价格合理,质量放心,我们将继续努力,为用户提供更加、可靠的变压器绕组变形测试仪产品,让您的选择成为价值的体现。联系人:杨经理,地址:平度市平安路2号。

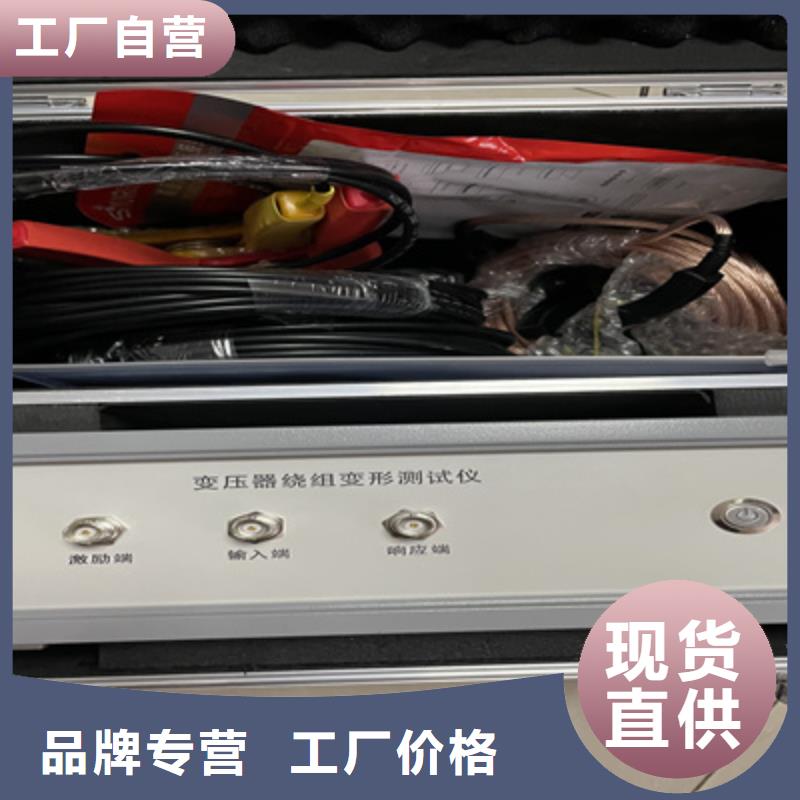

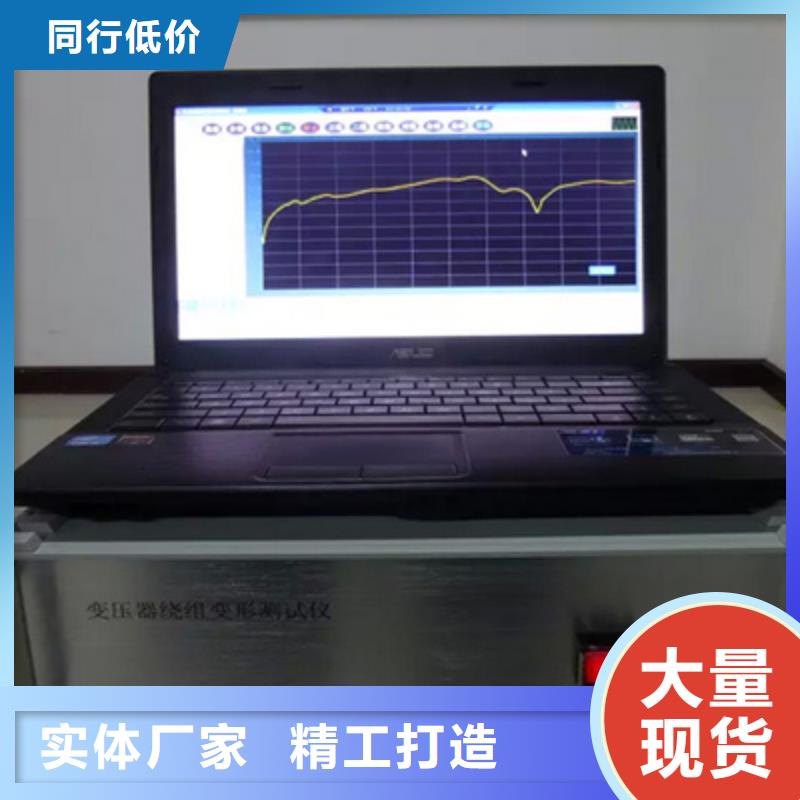

变压器绕组变形测试仪2频响法测试?环境与接线确认1、系统接线完全按照3.2绕组的接线方式的要求进行2、变压器分接位置调至阻抗档(分接)3、周围环境无强电磁和造影干扰?登录软件双击桌面上的“变压器绕组变形测试仪”按钮，系统闪过欢迎界面后，系统进入测试界面，此时，如果设备未连接，系统会提示如下对话框：当出现以上对话框时，一般是由于设备未连接所致，此时应先检查设备是否已经连接到计算机的USB接口上，检查设备电源是否已经打开。?录入信息如果设备已经连接，则可以进入变压器信息录入界面（如下图），在对应的文本框中输入或选择相应的信息，点击保存按钮，系统进入测试界面。信息录入时请参照变压器铭牌认真输入，所有的信息将自动与测试结果保存到一起，如果输入错误，可能会对报告内容造成影响。?扫描模式确认与修改1、选择扫描模式点击“终止频率”选择测试的终止频率，系统按照已经设定的扫描参数，自动将参数设置为设定的参数，参数主要包括起始频率、扫描模式、扫描点数，如需进行调整，可以在A区相应的参数标签上进行点击，则自动进行切换（当鼠标指针移动到可以变化的标签上时，标签自动变为绿色）。2、更改默认信息如希望重新调整默认设置信息，用鼠标右键点击“终止频率”按钮，弹出功能菜单，选择“模式设置”，弹出信息设置窗口（如下图），可以对默认扫描信息进行调整，调整完毕后，重新启动软件，按照调整后的默认信息进行测试。左侧的选择框可以多系统进行设置，再次启动时自动回复默认设置。小步距限制 用于对数扫描时进行步距限制，以节约扫描时间。显示均值 用于设备验证时显示测试过程的平均值，一般不用打开。速度优先 模式在测试过程中会自动屏蔽后台处理程序，以提高测试速度，一般选择打开。干扰抑制 当外部干扰比较大时，有一定的干扰抑制功能。曲线拟合 功能可以对测试结果进行拟合，使测试曲线更平滑，一般需打开，通过调整右侧的拖动条可以调节拟合的深度，越靠右曲线越平滑。3、更改扫描参数扫描参数的更改用于试验需要比较复杂的参数组合时，系统不带记忆功能，软件退出后自动恢复。在开始扫描前，点击曲线显示区域(A)中的参数标签，可以对除终止频率以外的信息进行更改，更改采用循环调整方式进行。扫描参数更改适用于单次对测量结果有要求或进行研究时，一般不需要进行调整。?

变压器绕组变形测试仪简略，当前是测试界面的时候，简略显示采样数据波形和当前的电压电流和频率；当前是数据分析界面的时候，简略显示当前数据文件的短路阻抗短路电抗，横向以及纵向的比较。19.1.2.2详细，当前是测试界面的时候，详细显示当前三相的短路阻抗、短路电抗、漏电感、有功功率、无功功率和介损角，还有总的短路损耗和短路阻抗；当前是数据分析界面的时候，详细显示当前数据文件的电压、电流、频率、漏电感、有功功率、无功功率和介损角，还有总的短路损耗。19.1.3设置19.1.3.1变压器参数，选择此项目后，会打开一个变压器各项参数的对话框，设置好各个参数后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“写入数据文件”键则将此变压器参数写入到已选择的历史曲线文件中，覆盖掉这些文件以前的变压器参数。（此功能是针对在变压器现场测试时，临时简单设置了变压器参数，再测试完成后重新想修改已保存的变压器参数的情况。）19.1.3.2设置单位名称，选择此项目后，会打开一个要求输入单位名称的对话框，按“确认”键保存输入，按“取消”键放弃输入，此项目设置的单位名称，只在打印报告中会反映出来。19.1.3.3仪器检测调试功能，选择此项目后，会打开一个检测调试的对话框，此功能主要用来检测调试改仪器电压电流准确度的，在此状态下，请使用外置恒流源电源，将恒流源的电流输出两端插入外置电源接口，然后将电压输出的一端使用2根带插头的导线和仪器的3个电压端短接在一起，另一端连接在“Ux”上。再使用3根带插头的导线将仪器的4个电流端短接在一起，这样接线就完成。在开启恒流源的输出钱，请先选择“初始化”，选择输出了标准的电压和电流后，选择“开始输出”，稍等一会儿，会显示出仪器实测的电压和电流值。

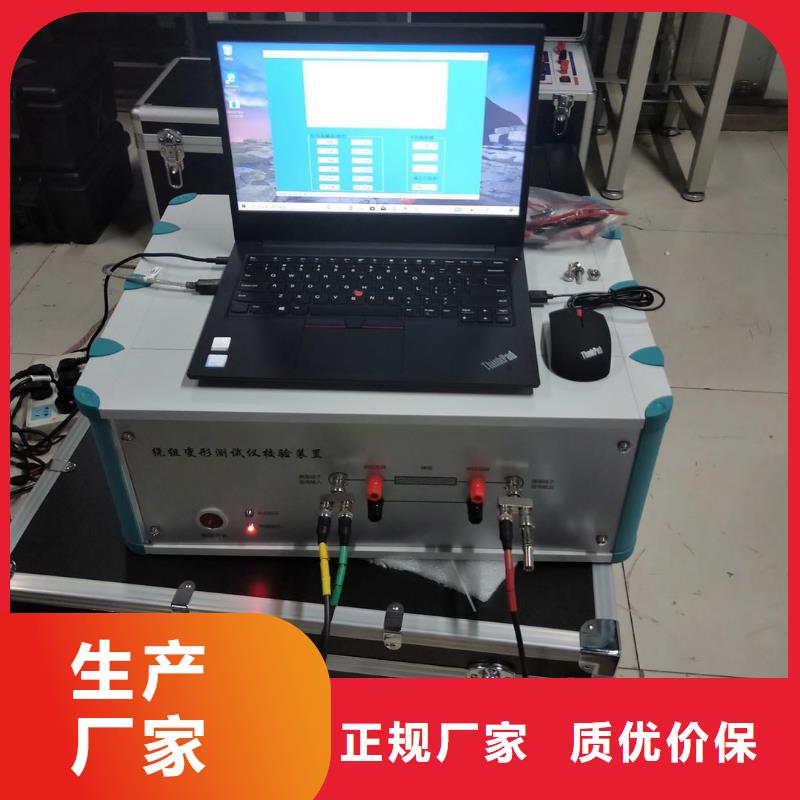

变压器绕组变形测试仪 如何选择试验电源：填写一次电压、电流、阻抗值无误（注意：电压kV、电流A），测试界面会给出测量电源选择，例如220V下电流值呈红色表示内部电流超过10A以上必须选择外部电源，否则电流值绿色小于10A选择内部电源。8.阻抗值测量界面如何选择：一般情况大型电力变压器高压侧为YN形和Y形，实际接线二者都为Y（A、B、C）接线，在测试界面上也是选择Y形测量。高压侧D形测量在测试界面上有两种选择D和D1其区别带短接和不带短接，选择测量结果值与铭牌短路值相符合。9.绕组变形软件：检测数据生成Word文档是在生成过程需要调用Word软件完成，所以笔记本电脑必须安装Word软件。当检测软件操作界面出现异常和操作不灵时，笔记本电脑需要杀毒处理，测试软件可能恢复正常如果不正常则需从新安装测试软件。10.检查仪器是否正常频响法：仪器正常流程开机，连接测试线和USB线把黄色夹子和绿色夹子短接，打开测试软件运行，在0dB处出现一条直线则仪器正常。11.检查仪器是否正常阻抗法：仪器正常流程开机后，分别插上测量线黄、绿、红和USB线，测试线处在开路状态下，不要连接任何负载，夹子之间不要短路，测试电源选在内部位置，打开测试软件运行，任意选择填有一次参数位置进行测试，测量结果三相电压分别为:AB＝220V, AB＝220V,BC＝220V,CA＝220V,三相电流为零则仪器正常。 12.供电电源干扰：特别在新建变电站做绕组变形试验经常出现波形尖峰变形与原始波形差异很大，原因有电焊机、风镐、电钻等导致供电波形畸变。解决便携式UPS电源给仪器供电。 13.根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。14.数据存放格式：文件是以ASCII码的形式存放，用户可用各种文字编辑软件进行阅读和修改。15.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。
