以下是:安徽池州多功能校准仪-直流电阻测试仪安心购的图文介绍


安徽池州多功能校准仪使用方法将交、直流恒流源输出引至测试线圈插孔中。部分测试线圈电流输入有三个插孔,从黑、红插孔可以输入直流或交流电流,从黑、黄插孔可以输入交流电流(具有感性补偿功能)2、将被检钳形表按测试线圈面板上箭头方向钳住中柱线圈,钳形表的位置和箭头方向平行,置于测试线圈面板上,中柱线圈位于钳口内中心位置。直流电流源的电流档安培数乘以线圈所注明的匝数即为钳形表的电流值各种规格线圈在允值工作状态,通电时间应不大于3分钟。供电电源的电流误差加上0.2%即为综合误差多功能校准仪测试软件使用说明一、使用说明将文件夹复制在D盘目录下后,请仔细阅读以下内容打开测试程序,选择被检仪表的类型,本软件附带了四种表的模板,分别为“数字仪表模板数字多用表模板指针仪表模板指针多用表模板,用户可以自行选择模板表格选择好模板后,键入被检仪表编号,单击[新建]按钮,程序自动生成一个以仪表编号和当前日期为文件名的.文件,并存盘,同时打开本文件。键入表头和“被检表示值”,然后把鼠标停放在“标准表示值”的行进行检测,检完一个数值以后,按外控调节器上的[确认]按钮,则程序自动把“标准表示值”填入,计算出误差,并在误差图表内表示出来,便于观察被检表的误差曲线。检测完后,按[完成]按钮存盘,如需再检测另一块表,重复操作步骤否则按[退出]按钮退出如果要打开以前测试的表格进行修改,请单击[打开]按钮。高级使用本软件具有极大的灵活性,如果用户不满意附带的模板表格,可采取以下措施来满足可自行设计表格。但必须对表格比较熟悉,并能熟练使用其中的计算公式。同我公司联系,提出要求和表格格式,公司开发部会根据你提出的要求和格式做出令你满意的结果!工作步骤先建立一块模板,并存入文件夹“模板”内。打开主窗口,单击[设置]按钮,先在“名称”框内定义所建模板的名称,然后单击“模板名称”框后的省略图标,选择新建的模板。按[新建]按钮。此时,新建的模板已经被调用到所新建的模板名称下了)在“仪表编号”位置内输入新建表格中“仪表编号”的行列位置按[好]按钮存盘退出,完成新建。注意事项1.请不要擅自改变附带模板的数据,以免发生意外导致不能使用在退出应用程序之前,不能关闭电子表格。附带模板“指针仪表模板数字仪表模板”中设有自动检测误差、以及被检表是否合格的功能。使用该功能时,模板上的所有测试点必须全部测完,否则,该功能无效。

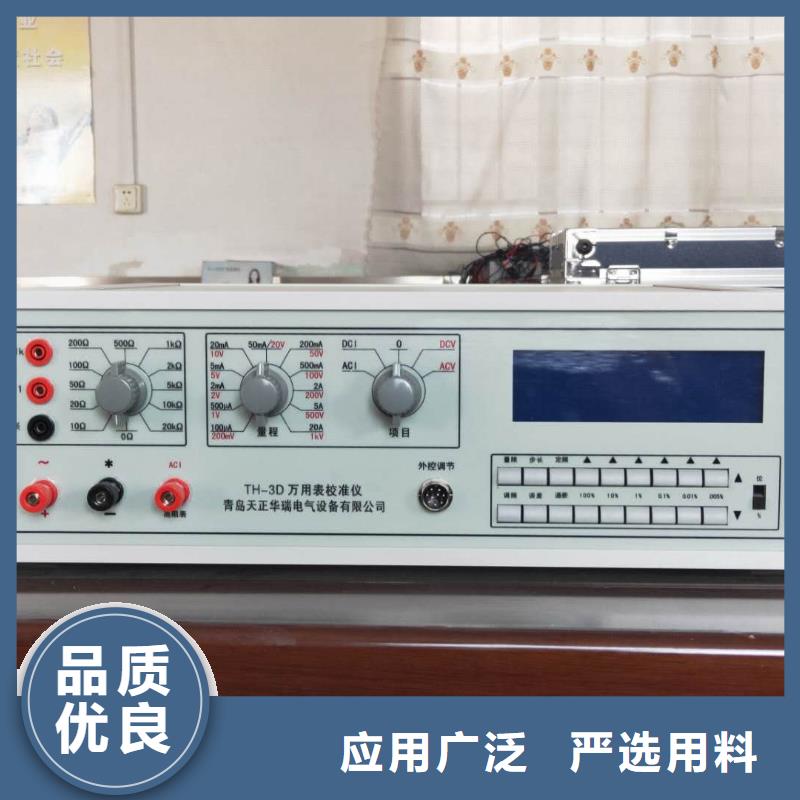

安徽池州多功能校准仪 使用方法 仪器应置于通风良好,无日光直射、干燥、清洁的场所。本电源的供电电压为220V±10%,频率为50Hz±1Hz。电源插座上地线应良好接地。2 、开机前输出项目选择开关置于“0”位置,输出端先不要接上被检仪表,以免因档位选择不当而损坏仪表。3 、接通电源开关,数码管应亮。其中M窗口指示和量程开关指示一致,%、值窗口指示为“0”,“V、mV、A、mA、μA”指示灯应有相应指示。N指示灯指示为10,正常时,输出指示灯亮。4 、预热5分钟(长期不用或湿度较大时,预热时间应长一些),然后根据被检仪表的性能和量程,选择相应的量程、满度和N值。5 、幅值调节采用按键调节时,五只为上升键,五只为下降键,分别按满度的/N、10%/N、1%/N、0.1%/N、0.01/N设置调节量。上升键具有下述功能:每按一次,输出上升相应键的调节量,点按n次,则上升n倍相应键的调节量,按住不放,输出将持续上升,当显示值﹤满度时,如按住10%按键不放,输出多只能调节到满度,待松开按键后,方可继续调节到110%满度。1000V档设定只能调节到105%满量程。下降键的功能和上升键相似,只是调节方向相反。如按住10%下降键2~3秒钟,输出将自动缓缓回零。请按此键让输出回零,复位键回零无效!缓升缓降键可以方便检查指针表的卡针现象,次按,输出上升至,再按一次下降到0(循环重复)。使用键盘调节时,每次测量完毕应按住10%下降键2~3秒钟,等输出回零,再作下一次测量。使用电位器调节时,每次测量完毕应将电位器逆时针旋转到底。键盘调节和电位器调节选择可以通过外控盒上拨动开关转换 使用者可根据测量需要选择N值,以方便调测仪表。




天正华意电气设备(池州市分公司)专业生产 工频交流耐压试验装置,品质保证,精品齐全,品质保障,值得信赖,可根据客户要求定制加工,其他型号齐全客户随意挑选。


安徽池州多功能校准仪 注意事项:8.1当校准仪有输出时,尽量避免转动各种开关,以免损坏仪器和被检表。8.2当使用外控调节时, 每次测量完毕,务必将输出降为零8.3本校准仪输出电压1050V,操作时请注意人身。8.4输出连接导线要有足够的绝缘强度(1500V)和截面积(>5平方毫米,20A输出时应>5平方毫米且要间断使用。)8.5本校准仪不宜在相对湿度>80%的环境中工作;供电电源和地线的质量将影响输出稳定度。8.6关机前请切断所有输出。9、整机的校准:9.1校准仪必须定期用0.01级以上的标准器在基准工作条件下,即环境温度20℃±2℃、相对湿度(40-75)%进行校准。9.2在严重超差或者线性度不好的情况下,按照机内部件示意图调整。
