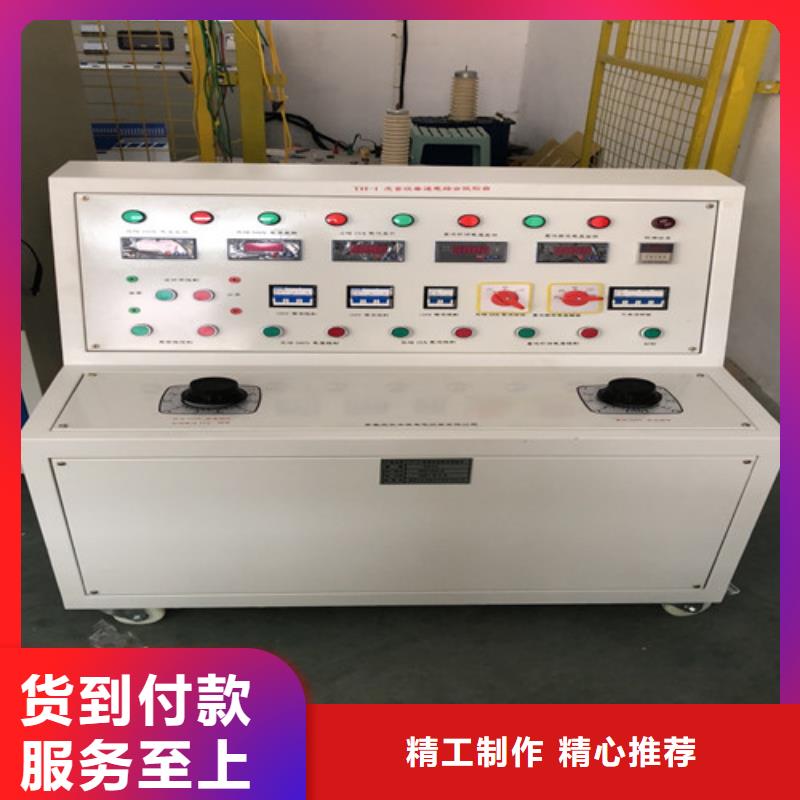

以下是:甘肃省【高低压开关柜通电试验台】-三相交直流指示仪表校验装置严选好货的产品参数
| 产品参数 |
|---|
| 产品价格 | 666/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 1000 |
|---|
| 运费说明 | 含运费 |
|---|
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铜 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 5 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电力电气 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 45 |
|---|
| 工作温度 | 45 |
|---|
| 范围 | 【高低压开关柜通电试验台】-三相交直流指示仪表校验装置供应范围覆盖甘肃省 兰州市、嘉峪关市、武威市、酒泉市、陇南市、合作市、临夏市、定西市、庆阳市、平凉市、张掖市、天水市、白银市、金昌市等区域。 |
|---|
以下是:甘肃省【高低压开关柜通电试验台】-三相交直流指示仪表校验装置严选好货的图文视频
【天正华意】业务覆盖多元场景，提供以下产品和服务：酒泉智能变电站光数字测试仪、陇南三标准功率源、甘南直流电阻测试仪、定西微机继电保护测试仪、平凉直流电阻测试仪等。今年在甘肃省购买【高低压开关柜通电试验台】-三相交直流指示仪表校验装置严选好货有了新选择，天正华意电气设备(甘肃省分公司)始终坚守以用户为中心的服务理念,将品质作为发展的基石。厂家直销,确保为您提供价格实惠且品质卓越的【高低压开关柜通电试验台】-三相交直流指示仪表校验装置严选好货产品。如需购买或咨询,请随时联系我们,联系人:杨经理,地址:平度市平安路2号。 甘肃省 甘肃地形呈狭长状，地貌复杂多样，山地、高原、平川、河谷、沙漠、戈壁，四周为群山峻岭所环抱，地势自西南向东北倾斜。甘肃地处黄土高原、青藏高原和内蒙古高原三大高原的交汇地带，气候类型从南向北包括亚热带季风气候、温带季风气候、温带大陆性干旱气候和高原山地气候四大类型。甘肃历史代表文化为“河陇文化”。
【高低压开关柜通电试验台】-三相交直流指示仪表校验装置严选好货的详细视频已经上传，我们的视频将带您领略产品的独特设计、卓越品质以及出色性能，让您对它有更深刻的认识和了解。
以下是:甘肃【高低压开关柜通电试验台】-三相交直流指示仪表校验装置严选好货的图文介绍
甘肃高低压开关柜通电试验台 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。三．使用说明1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。（2）直流电压调整旋钮：旋转此钮可调节直流电压输出大小。顺时针旋转直流电压值增大；逆时针旋转直流电压值减小。在由大调小时，旋转应尽量慢些。（3）电源开关： 此开关为模拟断路器电源开关。（4）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。（5）直流开关： 该开关为直流电源输出开关，该直流电源为不稳压电源。（6）直流输出端子：在直流开关合上时，正负端子有直流电压输出。（7）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。（8）时间显示窗口：为液晶显示屏，显示跳合闸时间。（9）跳闸电流选择开关：
甘肃高低压开关柜通电试验台指示灯：
①电源指示灯
模拟断路器上电后，电源指示灯亮，说明系统电源正常
②运行指示灯
模拟断路器上电后，运行指示灯亮。说明系统运行正常。
③状态指示灯
该灯在模拟断路器在状态发生变化时瞬间闪烁一下。
④跳闸指示灯
模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
⑤合闸指示灯
模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
2．操作方法
本装置 和继电保护测试装置配合使用。
（1）具体操作方法如下：
①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。
②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。
③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。
④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。
⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。
（2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。
双路使用说明
Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。
天正华意电气设备(甘肃省分公司)是一家从事 工频交流耐压试验装置的公司。公司库存充足，可随到随提，规格齐全，价格合理，信誉度高。本公司自成立以来，一直秉持“诚信经营，客户为上，精益求精”的发展理念，以始终如一的服务质量和值得信赖的企业信誉，获得国内外客户及合作伙伴的广泛认可。本公司主要经营 工频交流耐压试验装置等各种产品。本公司合作项目广泛，同时我们的产品具有严格的质量保证。我们始终保持着稳健的步伐不断前行，真诚地希望与您携手共创辉煌，欢迎您的光临。
甘肃高低压开关柜通电试验台合闸和重合闸过程类似。
二．单路使用说明
1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。
（2）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。
（3）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。
（4）时间显示窗口：为液晶显示屏，显示跳合闸时间。
（5）跳闸电流选择开关： 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。
（6）合闸电流选择开关：同跳闸电流按键。
（7）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。
（8）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。
（9）相关功能键：
①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。
手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。
联系人:杨经理,电话:【18762195566】,天正华意电气设备(甘肃省分公司)在甘肃省本地专业从事【高低压开关柜通电试验台】-三相交直流指示仪表校验装置严选好货,甘肃省各个县市以及周边甘肃省 兰州市、嘉峪关市、武威市、酒泉市、陇南市、合作市、临夏市、定西市、庆阳市、平凉市、张掖市、天水市、白银市、金昌市城市均可提供送货上门服务！
